Aparat Sudura MIG / MAG / MMA / TIG – Model MIG/MMA-325

Acest echipament permite următoarele tipuri de sudare:

MIG – sudare cu sârmă în mediu protector gazos

MAG – sudare cu sârmă + CO₂ / amestec gaz

MMA (Stick) – sudare cu electrod învelit

TIG Lift – sudare TIG prin atingere (fără înaltă frecvență)

Aparatul utilizează tehnologie invertor IGBT, oferind:
✔ consum redus de energie
✔ arc stabil
✔ greutate mică
✔ reglaj precis curent / tensiune

2. DATE TEHNICE (tipice)
Parametru    Valoare
Tensiune alimentare    220–240V ±10%
Frecvență    50 / 60 Hz
Curent sudare    20 – 325 A
Procese    MIG / MAG / MMA / TIG Lift
Tip sârmă MIG    0.6 – 1.0 mm
Eficiență    ≥85%
Clasa protecție    IP21
Răcire    Ventilator forțat
Afișaj    Digital (V / A)

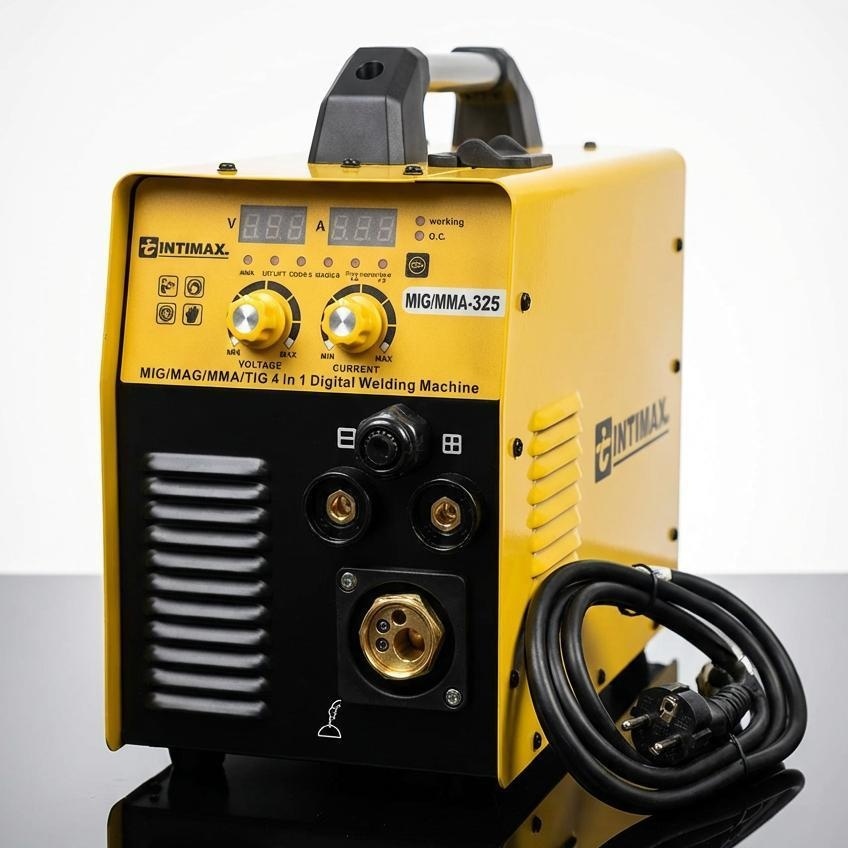

3. DESCRIERE PANOU FRONTAL
Afișaj digital
V – afișează tensiunea

A – afișează curentul de sudare

Butoane reglaj:
VOLTAGE – reglaj tensiune arc (MIG)

CURRENT – reglaj curent (MMA/TIG)

LED-uri stare:
Working – aparat în funcțiune

O.C – protecție suprasarcină activă

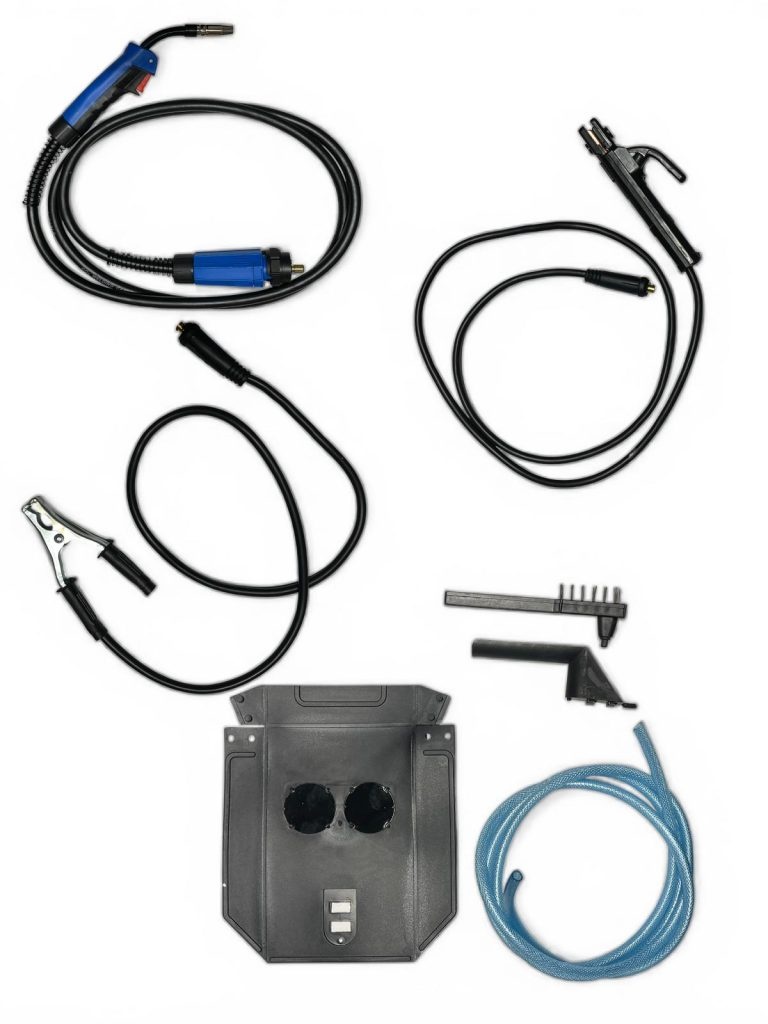

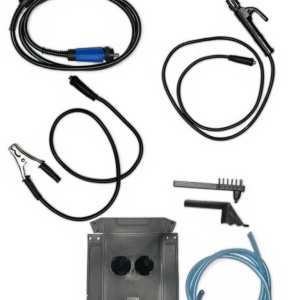

Conectori:

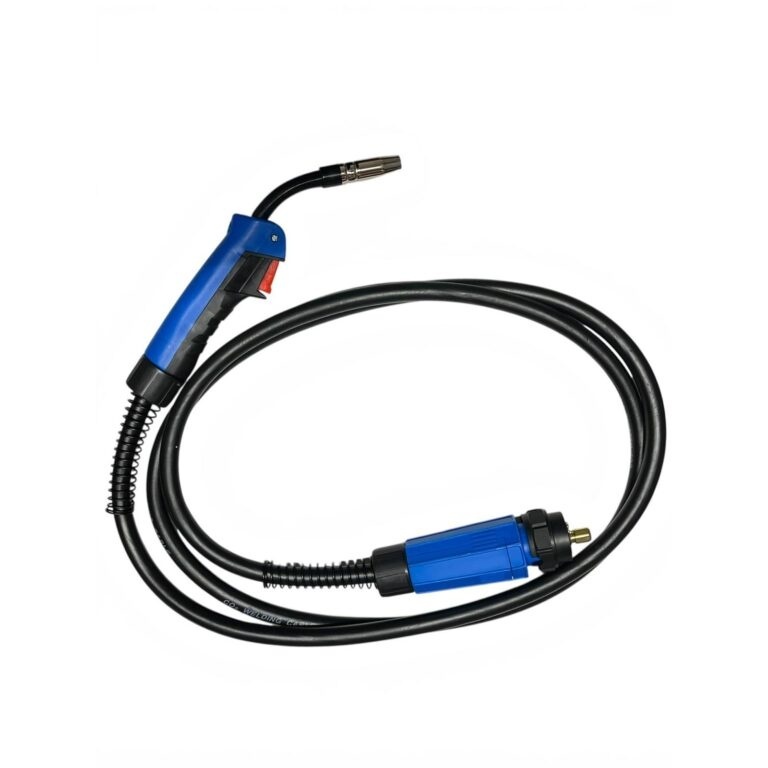

🔌 Conector pistolet MIG

➕ / ➖ borne sudare

🔧 Conector clește masă

🔄 Selector polaritate (în interior – pentru sârmă cu/fără gaz)

4. INSTALARE
4.1 Alimentare electrică
Conectați aparatul la priză cu împământare.

Folosiți siguranță de minim 25A.

NU utilizați prelungitoare subdimensionate.

4.2 Montare rolă sârmă (MIG)
Deschideți capacul lateral.

Montați rola de sârmă.

Reglați presiunea rolei de antrenare.

Introduceți sârma în pistolet.

Apăsați trăgaciul până iese sârma.

5. MODURI DE SUDURĂ
🔹 5.1 Sudare MIG / MAG (cu gaz)
Necesită:

Butelie gaz (CO₂ sau Argon mix)

Reductor presiune

Sârmă plină

Pași:

Conectați gazul.

Polaritate: Pistolet (+) / Masă (–)

Reglați:

Voltage

Current / viteza sârmă

Debit gaz: 8–12 L/min

Începeți sudarea.

🔹 5.2 Sudare MIG fără gaz (FLUX)
Folosiți sârmă flux-cored

NU conectați gaz

⚠️ Schimbați polaritatea:

Pistolet (–)

Masă (+)

🔹 5.3 Sudare MMA (Electrod)
Conectați cleștele electrod la (+).

Conectați masa la (–).

Selectați curentul după electrod:

Electrod    Curent
2.5 mm    70–90 A
3.2 mm    90–130 A
4.0 mm    130–170 A
🔹 5.4 Sudare TIG Lift
Necesită:

Pistolet TIG cu ventil manual

Gaz Argon pur

Pași:

Conectați TIG la borna (–).

Masa la (+).

Deschideți gazul.

Atingeți ușor piesa → ridicați → arcul pornește.

6. PROTECȚII AUTOMATE
Aparatul este prevăzut cu:

✔ Protecție supraîncălzire
✔ Protecție supracurent
✔ Protecție tensiune instabilă

Dacă LED O.C se aprinde:
➡ opriți sudarea
➡ lăsați aparatul să se răcească 5–10 minute

7. REGULI DE SIGURANȚĂ ⚠️
❗ Purtați mască de sudură automată
❗ Folosiți mănuși termoizolante
❗ NU sudați în mediu umed
❗ Asigurați ventilație bună
❗ NU atingeți piesele sub tensiune
❗ Deconectați aparatul înainte de mentenanță

8. ÎNTREȚINERE
Curățați periodic ventilatorul cu aer comprimat.

Verificați cablurile lunar.

NU folosiți aparatul în praf metalic excesiv.

Înlocuiți duza și vârful de contact când sunt uzate.

9. DEFECȚIUNI FRECVENTE
Problemă    Cauză    Soluție
Nu pornește arcul    Masă slabă    Curățați contactul
Sârma nu avansează    Presiune role mică    Reglați
Sudură poroasă    Gaz insuficient    Verificați debit
Se oprește    Protecție termică    Așteptați răcirea
10. RECOMANDĂRI DE UTILIZARE
✔ Pentru tablă subțire → MIG cu gaz
✔ Pentru exterior → FLUX (fără gaz)
✔ Pentru lucrări grele → MMA
✔ Pentru inox / finisaj → TIG
