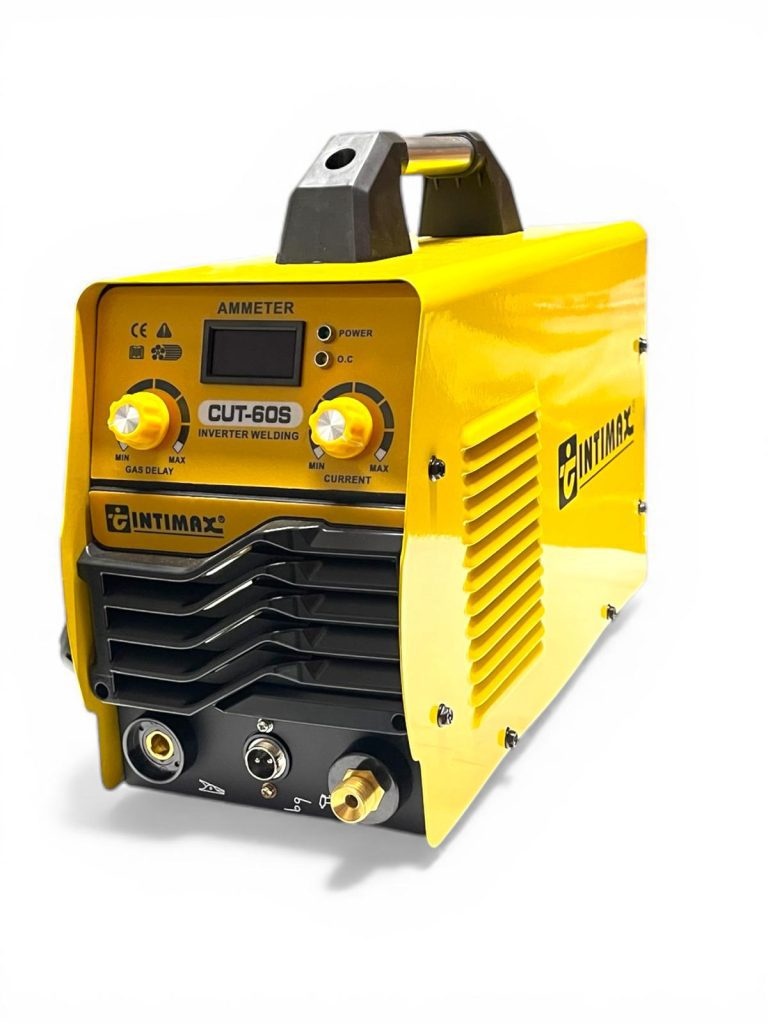

🔧 Specificații generale

• Model: CUT-60S

• Tehnologie: Invertor (IGBT)

• Tip aparat: Mașină de tăiere cu plasmă

• Afișaj: Digital (Ampermetru)

• Alimentare: 220V (monofazat)

• Curent reglabil: până la 60A

• Sistem de răcire: Ventilator integrat

• Aprindere arc: HF (înaltă frecvență) sau contact (în funcție de versiune)

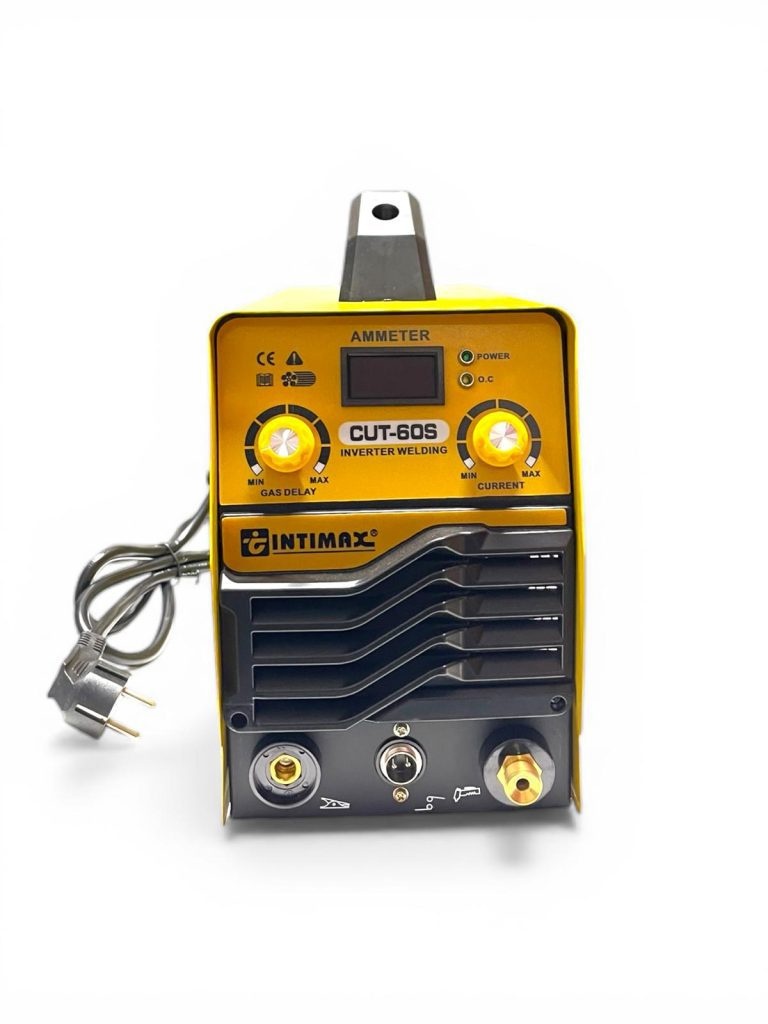

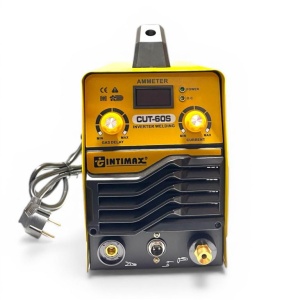

⚙️ Funcții și controale

• Buton reglaj curent (CURRENT): Ajustează intensitatea curentului de tăiere (MIN–MAX).

• Buton GAS DELAY: Reglează timpul de post-gaz (cât timp continuă aerul după oprirea tăierii).

• Display digital: Afișează amperajul setat.

• Indicator POWER: Arată dacă aparatul este pornit.

• Indicator O.C (Over Current): Se aprinde în caz de suprasarcină.

✂️ Capacitate de tăiere

• Tăiere optimă: aproximativ 12–15 mm oțel carbon

• Tăiere maximă: până la 18–20 mm (în funcție de material)

• Materiale compatibile:

  • Oțel carbon

  • Oțel inoxidabil

  • Aluminiu

  • Cupru

💨 Cerințe aer comprimat

• Necesită compresor de aer extern

• Presiune recomandată: 4–5 bar

• Aer curat și uscat (se recomandă filtru + regulator)

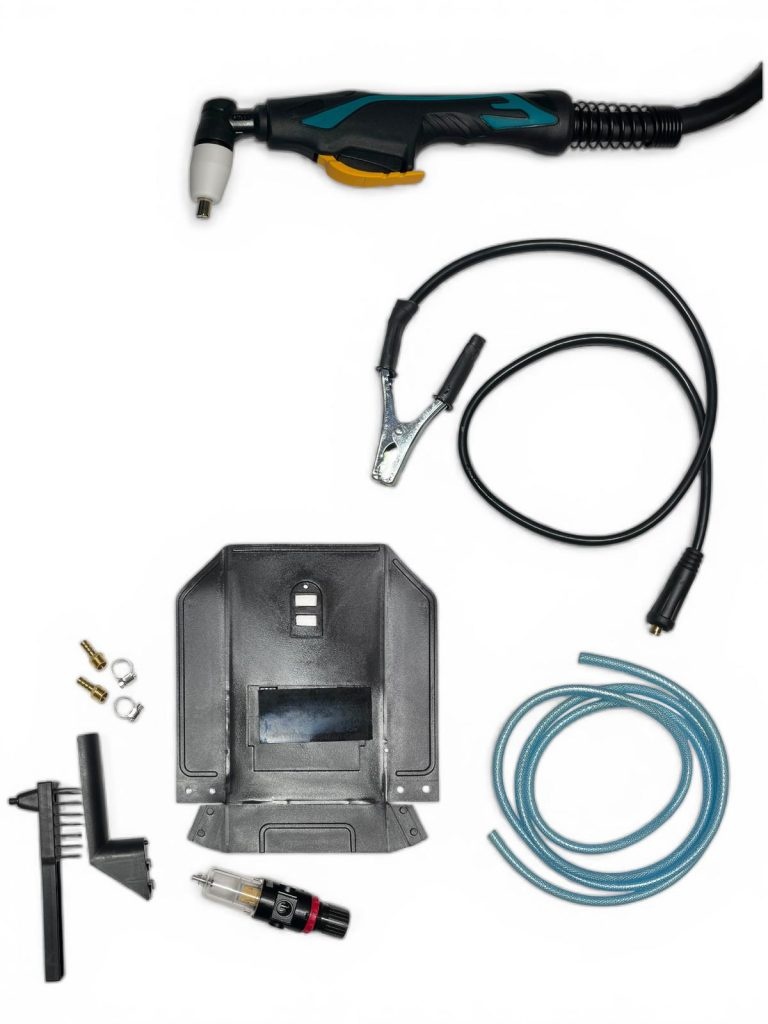

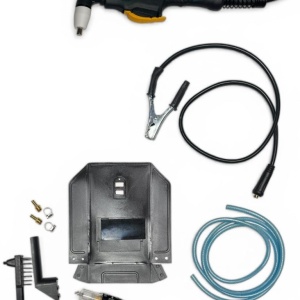

🔌 Conectivitate

• Conector pentru torță plasmă

• Clește de masă

• Conector aer comprimat

• Cablu alimentare cu priză standard

✅ Avantaje

• Greutate redusă și portabil

• Consum redus de energie (tehnologie invertor)

• Tăiere rapidă și precisă

• Potrivit pentru ateliere, service auto, lucrări metalice, construcții

• Manual de utilizare simplificat

• Instrucțiuni de conectare pas cu pas

• Recomandări pentru setări în funcție de grosimea materialului

• Diferența dintre CUT-60 și aparat de sudură MMA

• Manual de utilizare – CUT-60S Inverter Plasma Cutter

  ---

  📌 1. Introducere

  Acest manual este conceput pentru operarea în siguranță și eficientă a aparatului de tăiere cu plasmă CUT-60S.
  Păstrați acest manual pentru referințe viitoare.

  ---

  🔒 2. Instrucțiuni de siguranță

  ❗ AVERTISMENT – Utilizați echipament de protecție:

  • Ochelari de protecție cu filtru pentru plasmă

  • Mănuși rezistente la tăiere și căldură

  • Îmbrăcăminte de protecție

  • Difuzor pentru zgomot, dacă este necesar

  ⚠️ Nu utilizați aparat fără a avea un compresor de aer conectat.
  ⚠️ Nu folosiți în medii umede sau explozive.
  ⚠️ Asigurați o ventilație bună a spațiului.

  ---

  🔌 3. Conectare la alimentare și aer

  🍃 Aer comprimat:

  1. Conectați tubul de aer la compresor.

  2. Presiunea recomandată: 4-5 bar.

  3. Asigurați filtrare și uscare aer.

  🔋 Alimentare electrică:

  1. Conectați la priză monofazată 220–240V.

  2. Verificați împământarea cablului.

  3. Porniți aparatul.

  4. ⚙️ 5. Operare – Tăiere cu plasmă

     • Porniți aparatul (POWER ON).

     • Reglați curentul potrivit materialului:

       • 20–30A pentru 1-6 mm

       • 30–50A pentru 6-12 mm

       • 50-60A pentru 12-20 mm

     • Aplicați vârful torței pe material.

     • Trageți trăgaciul pentru a iniția arcul.

     • Mutați torța lent și uniform pe linia de tăiere.

     • După finalizare, eliberați trăgaciul și aerul continuă datorită funcției GAS-DELAY (pentru răcire).

     Componentă	Funcție
     Display digital	Afișează curentul de tăiere
     Buton GAS-DELAY	Ajustează timpul de gaz după tăiere
     Buton CURRENT	Reglaj curent de tăiere
     LED POWER	Indică alimentarea
     LED O.C	Indică suprasarcină

  5. 🧰 7. Întreținere periodică

     🔹 Curățați filtrele de aer.
     🔹 Verificați conectorii și cablurile.
     🔹 Schimbați duzele torței când sunt uzate.
     🔹 Supravegheați temperatura – evitați supraîncălzirea.

     ---

     🚩 8. Probleme frecvente și soluții

     Problemă	Cauză posibilă	Soluție
     Arc instabil	Presiune aer scăzută	Măriți presiunea la 4–5 bar
     Nu se pornește	Fără alimentare	Verificați cablul și siguranța
     Tăiere lăsată în urmă	Curent prea mic	Măriți amperajul
