Buton cu Retinere, Rosu, 1NO + 1NC, BA45

Butonul BA45 DALBI se utilizează în panourile de comandă ale utilajelor și mașinilor-unelte.

Permite acționarea manuală a circuitelor cu relee și contactoare.

Mecanismul cu reținere păstrează poziția selectată după eliberarea butonului.

Contactele 1NO + 1NC permit realizarea comenzilor prevăzute în schema echipamentului.

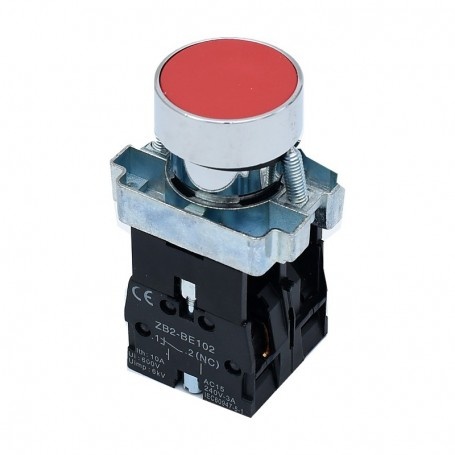

Ansamblul include capul roșu cu ramă metalică, suportul de montaj și două blocuri de contacte.

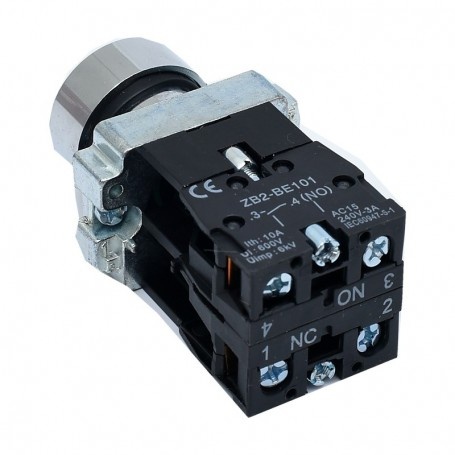

Cele patru borne cu șurub sunt numerotate pentru identificarea conexiunilor.

Poate fi utilizat pentru echiparea panourilor sau înlocuirea butoanelor cu aceeași funcție și montaj compatibil.

Pentru echipare și întreținere industrială.

UTILIZARE:

Panouri de comandă pentru utilaje și mașini-unelte.

Circuite de comandă pentru mașini de tăiat și debitat.

Tablouri de automatizare pentru pompe și echipamente cu motoare electrice.

Înlocuirea butoanelor cu reținere din echipamente compatibile.

DETALII TEHNICE:

Brand: DALBI

Model: BA45

Tip produs: Buton cu reținere

Acționare: Prin apăsare, cu menținerea poziției

Montaj: În panou

Culoare cap: Roșu

Formă cap: Rotundă, plată

Ramă frontală: Metalică

Configurație contacte: 1NO + 1NC

Notație echivalentă: 1ND + 1NI

Bloc contact normal deschis: ZB2-BE101, borne 3–4

Bloc contact normal închis: ZB2-BE102, borne 1–2

Număr borne electrice: 4

Conectare conductoare: Borne cu șurub

Curent termic convențional Ith: 10 A

Categorie de utilizare: AC-15

Curent nominal de utilizare: 3 A la 240 V AC

Tensiune nominală de izolație Ui: 600 V

Tensiune nominală de ținere la impuls Uimp: 6 kV

Standard inscripționat pe contacte: IEC 60947-5-1

Marcaj vizibil pe contacte: CE

Țara de fabricație: P.R.C.

.ATENȚIE!

Montajul se efectuează de personal calificat, cu alimentarea întreruptă.

Verificați dimensiunile de montaj, funcția și schema contactelor înainte de înlocuire.

Respectați parametrii circuitului de comandă și schema electrică a utilajului.

Curentul termic de 10 A nu reprezintă capacitatea de comutare a unui motor.

Pentru categoria AC-15, valoarea inscripționată este 3 A la 240 V AC.

Produsul nu trebuie confundat cu un buton de oprire de urgență.
