Decodor DMX512 pentru LED RGBW, 4 Canale, 12-24V DC, 8A/Canal DMX-H1

Descriere

Decodor DMX512 pentru LED RGBW, 4 Canale, 12-24V DC, 8A/Canal DMX-H1

DMX-H1 permite controlul iluminatului LED prin comenzile unei console DMX512.

Decodorul se montează între sistemul de comandă și iluminatul compatibil.

Cele patru ieșiri permit controlul canalelor unei instalații LED RGBW.

Astfel, culorile și intensitatea luminii pot fi integrate în scenele de iluminat.

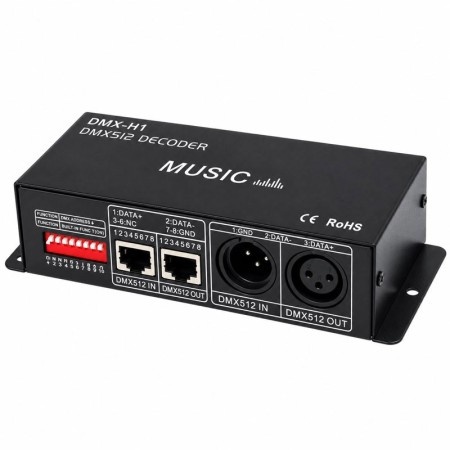

Conexiunile DMX sunt disponibile atât prin XLR cu 3 pini, cât și prin RJ45.

Porturile de ieșire permit continuarea liniei DMX către alte echipamente.

Adresa DMX se stabilește prin selectoarele DIP de pe carcasă.

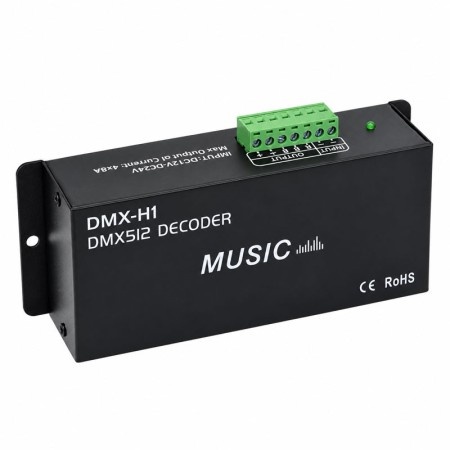

Alimentarea și conexiunile către LED-uri se realizează prin borne cu șurub.

Urechile laterale cu orificii permit fixarea aparatului pe suport.

UTILIZARE:

Integrarea iluminatului LED RGBW compatibil în sisteme DMX512.

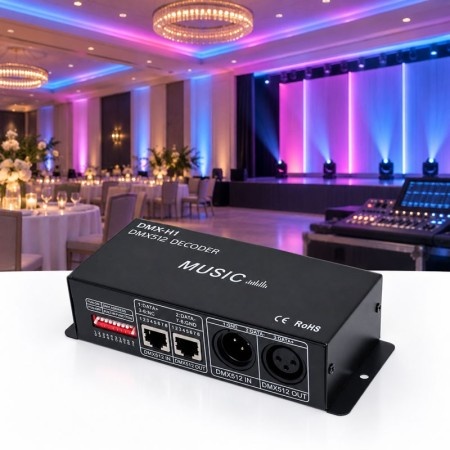

Controlul iluminatului decorativ pentru scene, vitrine și spații de evenimente.

Comanda centralizată a culorilor și intensității luminii printr-o consolă DMX.

Extinderea unei linii DMX prin conexiunile de intrare și ieșire.

DETALII TEHNICE:

Tip produs: Decodor DMX512 pentru iluminat LED

Model: DMX-H1

Protocol de comandă: DMX512

Tensiune de alimentare: 12–24 V DC

Număr canale de ieșire: 4

Curent maxim declarat: 8 A pe canal

Borne de alimentare: V− și V+

Borne de ieșire: COM, CH1, CH2, CH3 și CH4

Intrare DMX: XLR cu 3 pini și RJ45

Ieșire DMX: XLR cu 3 pini și RJ45

Configurarea adresei: Selectoare DIP

Selector FUN: Alegere între adresarea DMX și funcțiile încorporate

Conectarea alimentării și a sarcinii: Borne cu șurub

Fixare: Urechi laterale cu orificii

Culoare: Negru

Conformitate CE și RoHS: Declarată de importator

Țara de fabricație: P.R.C.

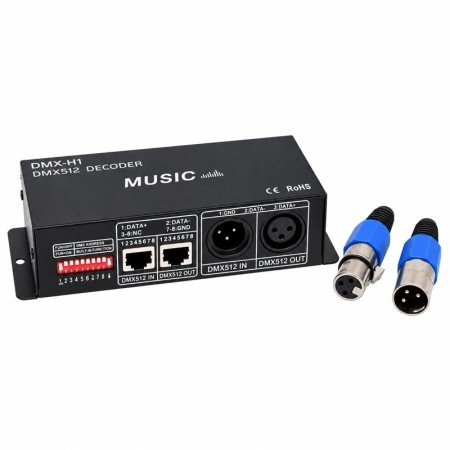

PACHETUL CONȚINE:

1 x Decodor DMX512 DMX-H1

1 x Conector XLR tata

1 x Conector XLR mama

ATENȚIE!

Alimentează aparatul numai la 12–24 V DC.

Nu conecta aparatul direct la rețeaua de 230 V.

Alege tensiunea sursei în funcție de tensiunea iluminatului conectat.

Nu depăși curentul maxim de 8 A pe canal.

Dimensionează sursa de alimentare și cablurile pentru consumul instalației.

Respectă marcajele bornelor și schema de conectare a produsului.

Conectorii RJ45 sunt destinați semnalului DMX, nu conectării la o rețea Ethernet.

Realizează conexiunile cu alimentarea întreruptă.
