Intrerupator cu Maneta si LED Rosu 12V 30A, ON/OFF, 3 Pini

Descriere

Un panou de comandă este mai comod de folosit atunci când ai comenzile la îndemână,

și le poți identifica dintr-o privire.

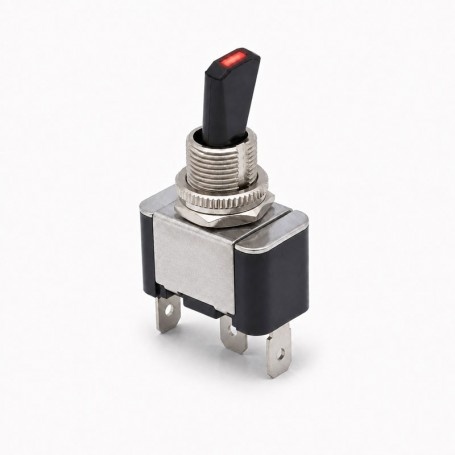

Acest întrerupător combină o manetă neagră, alungită, cu un LED roșu integrat discret în capăt.

Trecerea între ON și OFF se face prin acționarea manetei, iar indicatorul luminos permite observarea stării circuitului,

atunci când conexiunile sunt realizate corespunzător.

Bucșa filetată și piulițele permit fixarea în panou, lăsând la exterior maneta și elementele de prindere.

În spatele panoului rămân corpul întrerupătorului și cele trei terminale plate, pentru alimentare, consumator și masă.

Este potrivit pentru comanda circuitelor auxiliare de 12 V DC și pentru, înlocuirea unui întrerupător cu caracteristici compatibile.

UTILIZARE:

Comanda circuitelor auxiliare de 12 V DC.

Montaj în panouri de comandă pentru accesorii electrice.

Proiecte de echipare și modernizare a panourilor.

Înlocuirea întrerupătoarelor cu specificații compatibile.

DETALII TEHNICE:

Tip produs: Întrerupător cu manetă și indicator LED

Funcție: ON/OFF

Număr poziții: 2

Tensiune inscripționată: 12 V DC

Curent inscripționat: 30 A la 12 V DC

Culoare LED: Roșu

Poziție LED: Integrat în capătul manetei

Număr terminale: 3

Tip terminale: Plate

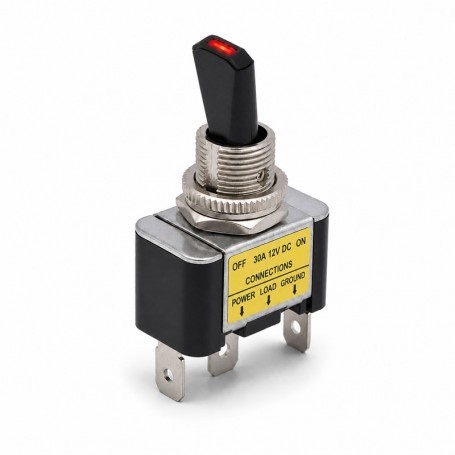

Marcaje conexiuni: POWER / LOAD / GROUND

Montaj: În panou, prin bucșă filetată și piuliță

Culoare manetă: Negru

Construcție: Corp cu elemente metalice și izolatoare

PACHETUL CONȚINE:

1 × Întrerupător cu manetă și LED roșu, 3 pini

Piulițe și șaibe de fixare montate pe produs

ATENȚIE!

Produsul este destinat circuitelor de 12 V DC.

Nu se conectează direct la rețeaua de 230 V.

Respectați marcajele terminalelor și polaritatea la montaj.

Valoarea de 30 A este cea înscrisă pe carcasă; alegerea circuitului trebuie să țină cont și de tipul consumatorului, inclusiv de curentul absorbit la pornire.

Realizați montajul cu alimentarea deconectată, folosind cabluri și protecții adecvate circuitului.
