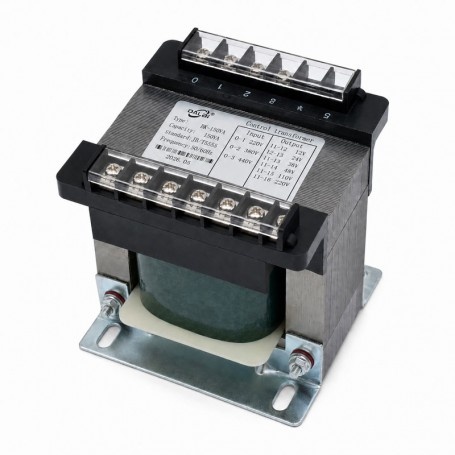

Transformator de Comanda BK-150VA 220/380/440V cu Iesiri Multiple

Descriere

Transformatorul de comandă DALBI BK-150VA, cu putere aparentă nominală de 150 VA, permite adaptarea tensiunii pentru circuite de comandă, semnalizare și automatizare compatibile.

Este destinat aplicațiilor care necesită alimentare în curent alternativ, cu tensiunea aleasă în funcție de cerințele circuitului.

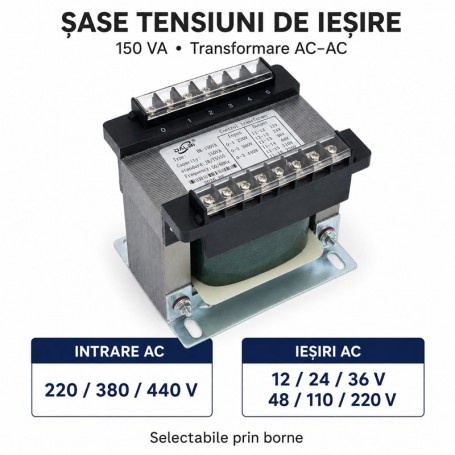

Alimentarea la 220, 380 sau 440 V AC se stabilește prin conectarea la bornele de intrare corespunzătoare.

La ieșire sunt disponibile tensiunile de 12, 24, 36, 48,110 și 220 V AC, selectabile conform marcajelor de pe etichetă.

Această configurație permite utilizarea modelului în aplicații cu cerințe diferite de tensiune, respectând capacitatea ieșirii utilizate.

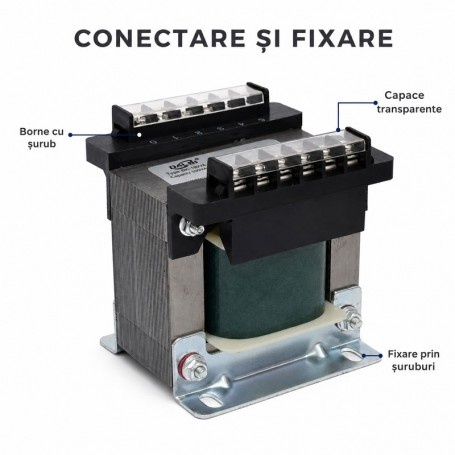

Bornele cu șurub permit conectarea conductoarelor, iar capacele transparente păstrează conexiunile vizibile.

Baza metalică prevăzută cu fante permite fixarea prin șuruburi.

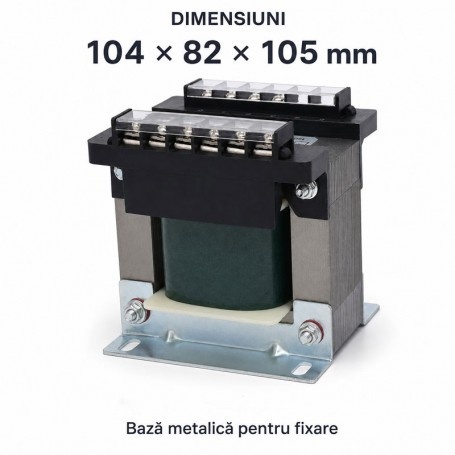

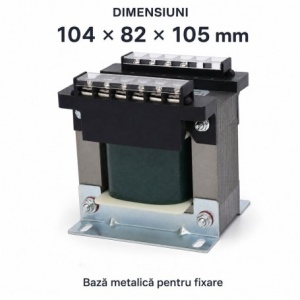

Dimensiunile de 104 × 82 × 105 mm ajută la verificarea spațiului disponibil înainte de montarea în tablou.

Înfășurarea este din fir de cupru integral.

Transformarea este AC–AC: produsul nu furnizează curent continuu și nu reglează continuu tensiunea.

UTILIZARE:

Alimentarea circuitelor de comandă din tablouri electrice

Alimentarea releelor și contactoarelor cu bobine AC compatibile

Alimentarea circuitelor de semnalizare în curent alternativ

Adaptarea tensiunii în instalații de automatizare compatibile

DETALII TEHNICE:

Brand: DALBI

Model: BK-150VA

Tip produs: Transformator de comandă cu ieșiri multiple

Putere aparentă nominală: 150 VA

Tip conversie: AC–AC

Tensiuni de intrare: 220 / 380 / 440 V AC

Tensiuni de ieșire: 12 / 24 / 36 / 48 / 110 / 220 V AC

Selectarea tensiunilor: Prin conectarea la bornele indicate

Frecvență: 50/60 Hz

Material înfășurare: Cupru

Conexiuni: Borne cu șurub

Capace borne: Transparente

Bază de montaj: Metalică, cu fante pentru fixare

Dimensiuni: 104 × 82 × 105 mm

ATENȚIE!

Montajul și conectarea se efectuează de personal calificat, cu alimentarea electrică deconectată.

Respectați tensiunile și schema bornelor de pe etichetă.

Selectarea tensiunilor se face prin conexiuni la borne, nu printr-un reglaj continuu.

Utilizați numai consumatori compatibili cu ieșirea AC aleasă.

Dimensionați sarcina pentru ieșirea utilizată, fără a depăși puterea nominală a transformatorului.

Puterea de 150 VA nu reprezintă o putere disponibilă separat pentru fiecare ieșire.

Nu conectați direct echipamente care necesită alimentare DC.
