Controler Incarcare Solara PWM 100A, 12/24/36/48V Auto, LCD si 2 USB

Descriere

Este un controler PWM destinat încărcării și monitorizării acumulatorilor din sisteme fotovoltaice autonome.

Curentul nominal declarat pe produs este de 100A.

Controlerul poate funcționa în sisteme cu tensiunea nominală de 12V, 24V, 36V sau 48V.

Tensiunea sistemului este recunoscută automat după conectarea acumulatorului.

Tehnologia PWM controlează încărcarea acumulatorului prin impulsuri,

și necesită utilizarea unor panouri solare compatibile cu tensiunea sistemului.

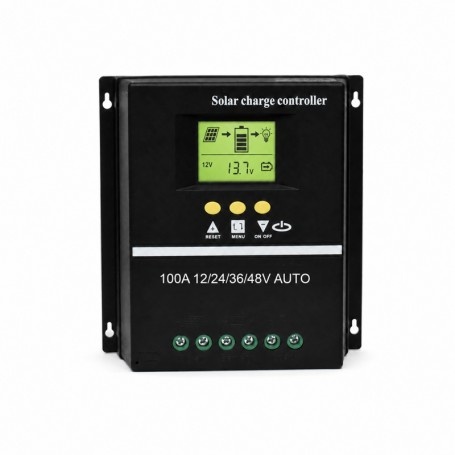

Afișajul LCD permite verificarea tensiunii acumulatorului, curentului de încărcare, curentului de descărcare și stării sistemului.

Pe ecran sunt afișate separat starea panoului solar, nivelul acumulatorului și funcționarea ieșirii pentru consumator.

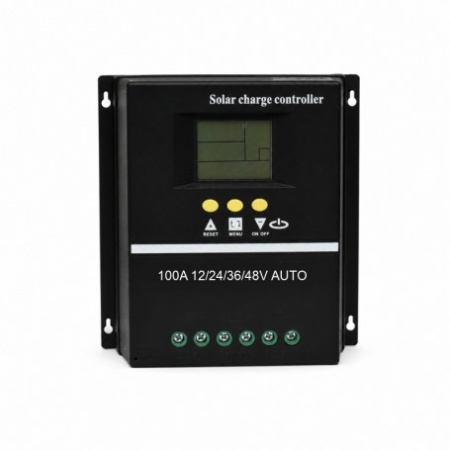

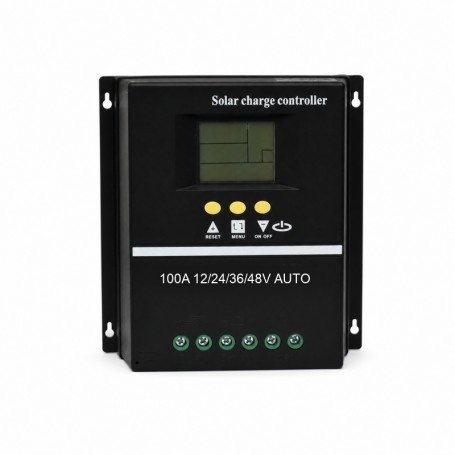

Cele trei butoane frontale permit navigarea prin meniu, modificarea parametrilor și pornirea sau oprirea ieșirii pentru consumator.

Controlerul este prevăzut cu borne separate pentru panoul solar, acumulator și consumator.

Fiecare pereche de borne este marcată pe partea frontală pentru identificarea polarității.

Ieșirea pentru consumator poate funcționa permanent, manual, în funcție de lumină sau după un program temporizat.

Modul de control în funcție de lumină permite pornirea consumatorului după detectarea nopții și oprirea după revenirea luminii.

Modul de control cu întârziere permite oprirea automată a consumatorului după intervalul programat.

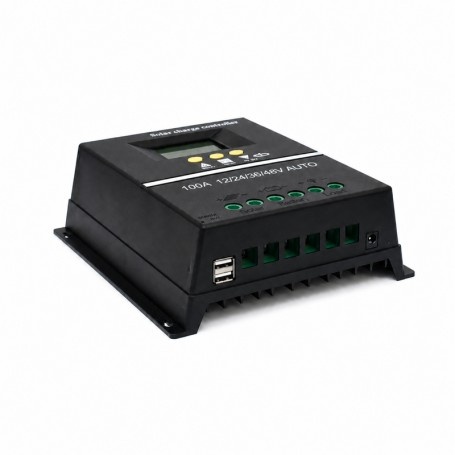

Cele două porturi USB permit alimentarea dispozitivelor compatibile la 5V.

Controlerul monitorizează tensiunea acumulatorului, curentul de descărcare și temperatura de funcționare.

În cazul detectării unei valori anormale, afișajul indică starea Fault și ieșirea pentru consumator este oprită.

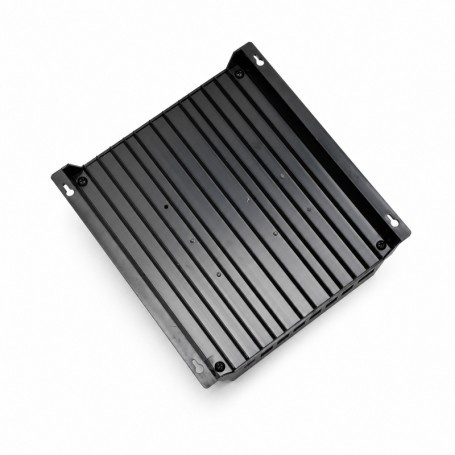

Carcasa este prevăzută cu radiator posterior pentru disiparea căldurii.

Suporturile laterale permit fixarea controlerului pe perete sau pe un panou tehnic.

Produsul este potrivit pentru sisteme fotovoltaice autonome, iluminat solar și alimentarea programată a consumatorilor de curent continuu.

PWM SAU MPPT – CARE ESTE DIFERENȚA?

Acest produs utilizează tehnologia PWM.

Un controler PWM reglează încărcarea acumulatorului prin impulsuri,

și este recomandat atunci când tensiunea panoului solar este adaptată tensiunii acumulatorului.

Este o soluție simplă și economică pentru sistemele fotovoltaice configurate corespunzător.

Un controler MPPT urmărește punctul de putere maximă al panoului și transformă diferența de tensiune în curent suplimentar de încărcare.

Tehnologia MPPT este utilă în special atunci când tensiunea panourilor este semnificativ mai mare decât tensiunea acumulatorului.

PWM și MPPT sunt tehnologii diferite, iar alegerea controlerului trebuie realizată în funcție de tensiunea panourilor, tensiunea acumulatorului și configurația sistemului.

Acest controler este de tip PWM și nu trebuie confundat cu un controler MPPT.

UTILIZARE:

Încărcarea acumulatorilor din sisteme fotovoltaice

Sisteme solare cu tensiunea nominală de 12V

Sisteme solare cu tensiunea nominală de 24V

Sisteme solare cu tensiunea nominală de 36V

Sisteme solare cu tensiunea nominală de 48V

Iluminat solar cu pornire automată pe timp de noapte

Alimentarea programată a consumatorilor de curent continuu

Sisteme fotovoltaice pentru cabane și spații fără rețea electrică

Instalații solare de rezervă

Sisteme de supraveghere alimentate cu energie solară

DETALII TEHNICE:

Brand: DALBI

Țara de fabricație: China

Tip produs: Controler de încărcare solară

Tehnologie de încărcare: PWM

Curent nominal declarat: 100A

Tensiune nominală sistem: 12V / 24V / 36V / 48V DC

Selectare tensiune: Automată

Afișaj: LCD multifuncțional

Informații afișate: Tensiune acumulator, curent de încărcare, curent de descărcare,

nivel acumulator, temperatură, stare panou și stare consumator

Comandă: 3 butoane frontale

Conexiune panou solar: 2 borne cu șurub, plus și minus

Conexiune acumulator: 2 borne cu șurub, plus și minus

Conexiune consumator: 2 borne cu șurub, plus și minus

Ieșire consumator: Programabilă

Moduri de funcționare: Încărcare, control în funcție de lumină, control cu întârziere,

funcționare permanentă, comandă manuală și temporizare

Porturi USB: 2

Tensiune ieșire USB: 5V DC

Protecție la subtensiune: Da

Protecție la supratensiune: Da

Protecție la supracurent pe ieșirea pentru consumator: Da

Monitorizare temperatură: Da

Semnalizare eroare: Mesaj Fault pe afișaj

Temperatură de funcționare declarată: -25°C până la +55°C

Material carcasă: Plastic cu radiator metalic posterior

Culoare: Negru

Montaj: Pe perete sau panou tehnic

Sistem de fixare: Suporturi laterale cu orificii

PACHETUL CONȚINE:

1 x Controler de încărcare solară PWM 100A DALBI

1 x Manual de utilizare

ATENȚIE!

Conectați mai întâi acumulatorul pentru ca dispozitivul să identifice tensiunea sistemului.

Conectați panoul solar numai după recunoașterea corectă a tensiunii acumulatorului.

Conectați consumatorul după realizarea conexiunilor pentru acumulator și panoul solar.

La deconectare respectați ordinea inversă.

Respectați polaritatea indicată lângă fiecare bornă.

Utilizați panouri solare compatibile cu tensiunea sistemului și cu funcționarea unui controler PWM.

Nu depășiți tensiunile și curenții acceptați de controler.

Utilizați cabluri și siguranțe dimensionate corespunzător instalației.

Nu conectați invertoare sau consumatori de putere mare la ieșirea LOAD.

Consumatorii de putere ridicată trebuie conectați direct la acumulator prin protecții corespunzătoare.

Configurați tensiunile de încărcare conform recomandărilor producătorului acumulatorului.

Nu instalați produsul în ploaie, umezeală, condens sau praf conductiv.

Nu acoperiți radiatorul și păstrați spațiu pentru ventilație.

Deconectați toate sursele de energie înainte de realizarea sau modificarea conexiunilor.

Instalarea și verificarea sistemului trebuie efectuate de personal calificat.
