Controler Incarcare Solara PWM 30A, 12/24V Auto, LCD si 4 USB, MG2430Z

Descriere

Este un controler PWM destinat încărcării și monitorizării acumulatorilor cu plumb din sisteme fotovoltaice autonome.

Modelul MG2430Z are curentul nominal declarat de 30A și funcționează în sisteme cu tensiunea nominală de 12V sau 24V.

Tensiunea sistemului este recunoscută automat după conectarea acumulatorului.

Tehnologia PWM controlează încărcarea prin impulsuri, și necesită utilizarea unui panou solar compatibil cu tensiunea sistemului.

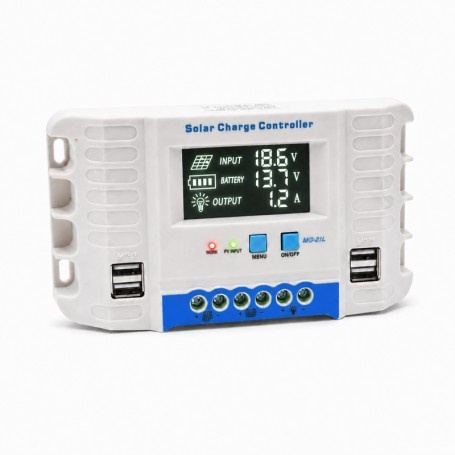

Afișajul LCD prezintă separat informații pentru intrarea de la panoul solar, acumulator și ieșirea pentru consumator.

Indicatorii grafici permit urmărirea nivelului acumulatorului și a stării de funcționare.

Butonul MENU permite verificarea și configurarea parametrilor disponibili.

Butonul ON/OFF permite comandarea ieșirii pentru consumator.

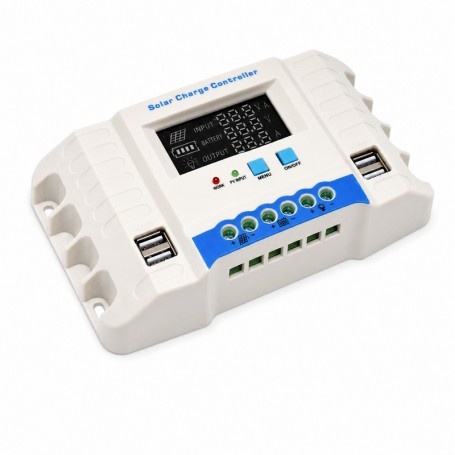

Cele șase borne cu șurub sunt grupate și marcate pentru panou solar, acumulator și consumator.

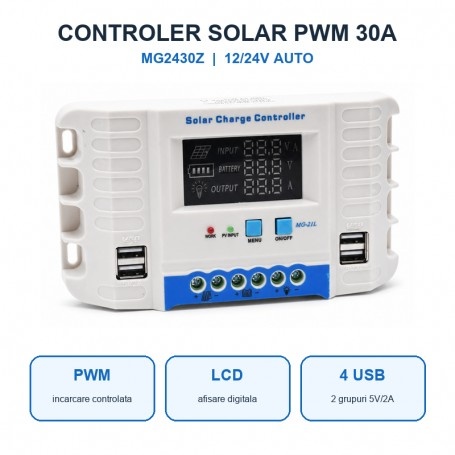

Cele patru mufe USB-A sunt dispuse în două module duble, fiecare zonă fiind marcată 5V/2A.

Ieșirile USB sunt utile pentru alimentarea sau încărcarea dispozitivelor compatibile la 5V.

Carcasa albă din material plastic are fante laterale de ventilație și orificii pentru montaj.

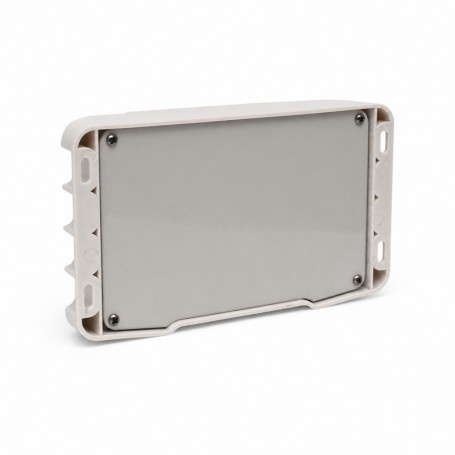

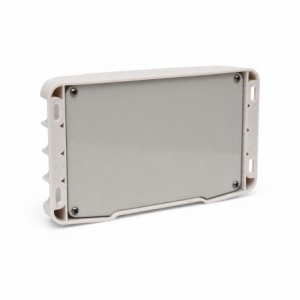

Placa metalică posterioară contribuie la disiparea căldurii și la rigiditatea ansamblului.

Controlerul este potrivit pentru sisteme fotovoltaice mici și medii, iluminat solar și alimentarea consumatorilor de curent continuu.

PWM SAU MPPT - CARE ESTE DIFERENȚA?

Acest produs utilizează tehnologia PWM.

Un controler PWM conectează periodic panoul la acumulator și reglează încărcarea prin impulsuri.

Pentru funcționare corectă, tensiunea panoului trebuie aleasă în concordanță cu tensiunea acumulatorului și limitele controlerului.

Un controler MPPT urmărește punctul de putere maximă al panoului,

și poate transforma diferența de tensiune în curent suplimentar de încărcare.

Tehnologia MPPT este avantajoasă în special când tensiunea șirului fotovoltaic este mai mare decât tensiunea acumulatorului.

PWM și MPPT sunt tehnologii diferite, iar acest model este PWM și nu trebuie prezentat drept MPPT.

UTILIZARE:

Încărcarea acumulatorilor cu plumb din sisteme fotovoltaice de 12V

Încărcarea acumulatorilor cu plumb din sisteme fotovoltaice de 24V

Sisteme fotovoltaice autonome pentru cabane, rulote și spații fără rețea electrică

Iluminat solar și alimentarea programată a consumatorilor de curent continuu

Sisteme de supraveghere și automatizări alimentate cu energie solară

Alimentarea dispozitivelor USB compatibile la 5V

DETALII TEHNICE:

Brand: DALBI

Țara de fabricație: China

Tip produs: Controler de încărcare solară

Model: MG2430Z

Tehnologie de încărcare: PWM

Curent nominal declarat: 30A

Tensiune nominală sistem: 12V / 24V DC

Selectare tensiune: Automată după conectarea acumulatorului

Tip acumulator recomandat: Acumulator cu plumb, inclusiv AGM, GEL și plumb-acid cu electrolit lichid

Afișaj: LCD digital

Informații vizibile pe afișaj: Intrare panou, tensiune acumulator, nivel acumulator și stare ieșire consumator

Comandă: Buton MENU și buton ON/OFF

Indicatoare LED: WORK și PV INPUT

Conexiune panou solar: 2 borne cu șurub, plus și minus

Conexiune acumulator: 2 borne cu șurub, plus și minus

Conexiune consumator: 2 borne cu șurub, plus și minus

Ieșire consumator: Comandabilă

Conectori USB fizici: 4 x USB-A

Organizare ieșiri USB: 2 grupuri duble

Marcaj ieșire USB: 5V / 2A pentru fiecare grup

Protecție la subtensiune: Da, conform manualului furnizat

Protecție la supratensiune: Da, conform manualului furnizat

Protecție la supracurent pe ieșirea consumatorului: Da, conform manualului furnizat

Semnalizare stare anormală: Da

Temperatură de funcționare declarată în manual: -25°C până la +55°C

Material carcasă: Plastic cu placă metalică posterioară

Culoare: Alb cu elemente albastre

Montaj: Pe perete sau panou tehnic

PACHETUL CONȚINE:

1 x Controler de încărcare solară PWM 30A MG2430Z DALBI

1 x Manual de utilizare

ATENȚIE!

Conectați mai întâi acumulatorul pentru ca dispozitivul să recunoască tensiunea sistemului.

Conectați apoi panoul solar și numai după aceea consumatorul.

La deconectare respectați ordinea inversă.

Respectați polaritatea indicată lângă fiecare bornă.

Acest controler este destinat acumulatorilor cu plumb; nu îl utilizați cu acumulatori litiu fără confirmarea expresă a compatibilității.

Utilizați un panou solar compatibil cu un controler PWM și cu tensiunea sistemului de 12V sau 24V.

Nu depășiți curentul nominal declarat de 30A.

Curentul USB de 2A este indicat pentru fiecare grup de două mufe și nu trebuie interpretat ca 2A simultan pe fiecare dintre cele patru mufe.

Nu conectați invertoare sau consumatori de putere mare la bornele LOAD.

Consumatorii de putere mare se conectează direct la acumulator prin cabluri și protecții dimensionate corect.

Nu instalați produsul în ploaie, umezeală, condens sau praf conductiv.

Păstrați fantele de ventilație libere și asigurați spațiu pentru răcire.

Instalarea și verificarea sistemului trebuie efectuate de personal calificat.
