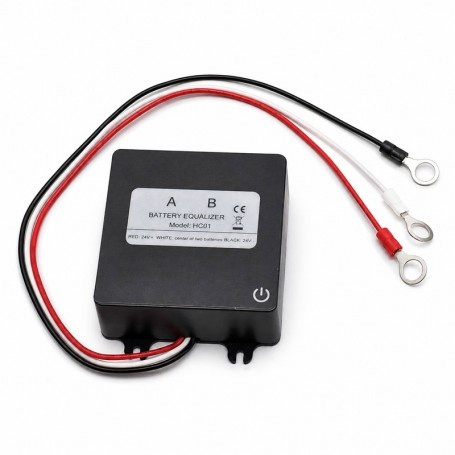

Egalizator Acumulatori 24V cu Afișaj Dublu LED pentru 2 Baterii 12V HC01

Descriere

Modelul HC01 este destinat bancurilor de baterii de 24V formate din două acumulatoare de 12V conectate în serie.

În timpul încărcării, descărcării sau repausului pot apărea diferențe de tensiune între cele două acumulatoare.

Un acumulator poate ajunge la o tensiune mai ridicată, iar celălalt poate avea o tensiune mai scăzută.

Egalizatorul monitorizează tensiunea fiecărui acumulator și transferă automat energie de la acumulatorul cu tensiunea mai ridicată către acumulatorul cu tensiunea mai scăzută.

Procesul de egalizare începe la o diferență de tensiune de aproximativ 20mV.

Curentul de egalizare declarat în manual este cuprins între 0 și 5A.

Egalizarea continuă până când tensiunile celor două acumulatoare ajung la valori apropiate.

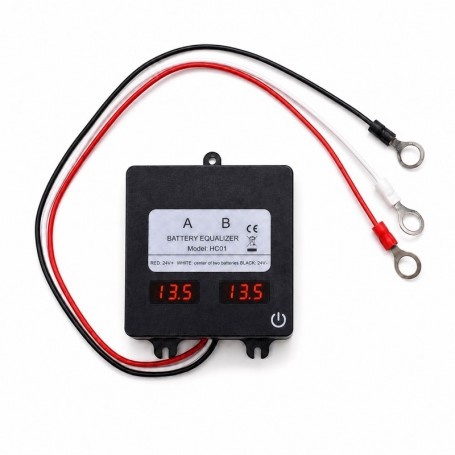

Cele două afișaje LED roșii indică separat tensiunile acumulatorilor A și B.

Valorile afișate sunt exprimate în volți și nu reprezintă puterea consumată.

Afișajele permit verificarea rapidă a stării și a diferenței de tensiune dintre cele două baterii.

Egalizarea ajută la reducerea încărcării și descărcării neuniforme a acumulatorilor.

Menținerea unor tensiuni apropiate poate contribui la funcționarea corectă și la prelungirea duratei de exploatare a bancului de baterii.

Dispozitivul poate rămâne conectat permanent și funcționează automat în timpul încărcării, descărcării și în repaus.

Produsul este recomandat pentru instalații fotovoltaice, sisteme off-grid, UPS-uri, surse de alimentare de rezervă, rulote, autorulote, ambarcațiuni și alte aplicații cu două baterii de 12V conectate în serie.

Într-o instalație fotovoltaică, egalizatorul se conectează la bancul de acumulatori de 24V.

Produsul nu se conectează direct la panourile fotovoltaice.

Egalizatorul nu înlocuiește regulatorul solar, încărcătorul, invertorul sau sistemul BMS.

Pentru rezultate optime se recomandă utilizarea unor acumulatori de același tip, aceeași capacitate și cu o stare de uzură apropiată.

UTILIZARE:

Egalizarea a două acumulatoare de 12V conectate în serie

Bancuri de acumulatori de 24V

Instalații fotovoltaice și sisteme solare off-grid

Sisteme UPS și surse de alimentare de rezervă

Rulote și autorulote

Ambarcațiuni și aplicații marine

Vehicule electrice și utilaje

Sisteme de iluminat alimentate de la acumulatori

Alte echipamente care utilizează două baterii de 12V în serie

DETALII TEHNICE:

Brand: DALBI

Țara de fabricație: China

Tip produs: Egalizator pentru acumulatori

Model: HC01

Cod produs: HC01

Tensiune nominală sistem: 24V DC

Configurație acumulatori: 2 x 12V conectați în serie

Curent de egalizare declarat în manual: 0–5A

Prag declarat pentru începerea egalizării: Aproximativ 20mV

Principiu de funcționare: Transfer de energie între acumulatori

Afișare: Două afișaje digitale LED roșii

Parametru afișat: Tensiunea acumulatorilor A și B

Curent în repaus declarat: Mai mic de 30mA

Deconectare la tensiune redusă: 10V

Protecție: Protecție la inversarea polarității

Dimensiuni declarate: 70 x 70 x 27mm

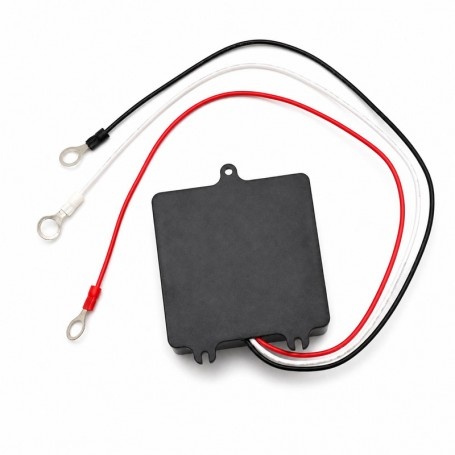

Număr conductoare de conectare: 3

Culoare conductor minus general: Negru

Culoare conductor punct median: Alb

Culoare conductor plus general: Roșu

Tip terminale: Terminale metalice tip inel

Regim de funcționare: Automat și continuu

Stări de funcționare: Încărcare, descărcare și repaus

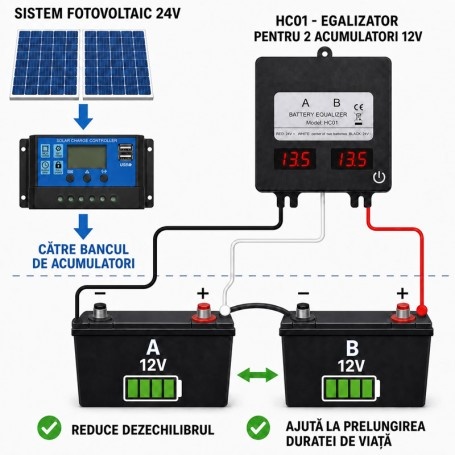

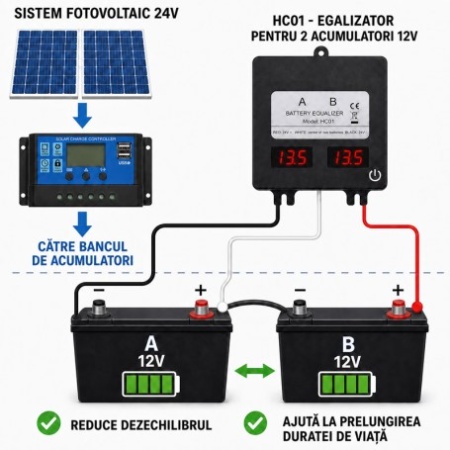

SCHEMA DE CONECTARE:

Firul negru se conectează la borna negativă generală a bancului de acumulatori de 24V.

Firul alb se conectează la punctul median dintre cele două acumulatoare.

Punctul median este legătura dintre borna pozitivă a acumulatorului A și borna negativă a acumulatorului B.

Firul roșu se conectează la borna pozitivă generală a bancului de acumulatori de 24V.

Cele două acumulatoare trebuie conectate în serie pentru obținerea tensiunii totale de 24V.

ATENȚIE!

Verificați polaritatea acumulatorilor înainte de conectarea produsului.

Conectarea incorectă poate provoca scurtcircuitarea sau deteriorarea produsului.

Utilizați acumulatori de același tip și cu aceeași tensiune nominală.

Se recomandă folosirea unor acumulatori cu aceeași capacitate și stare de uzură apropiată.

Izolați corespunzător toate conexiunile electrice.

Nu permiteți contactul accidental dintre terminalele pozitive și negative.

Nu utilizați produsul dacă firele, terminalele, carcasa sau afișajele sunt deteriorate.

Protejați produsul împotriva apei, condensului și temperaturilor extreme.

Montajul trebuie efectuat conform schemei din manualul de utilizare.
