Egalizator Acumulatori 48V cu 4 Afișaje LED pentru 4 Baterii 12V HC02

Descriere

Modelul HC02 este destinat bancurilor de baterii formate din patru acumulatoare de 12V.

Cele patru acumulatoare pot fi conectate în serie pentru obținerea unui sistem cu tensiunea nominală totală de 48V.

În timpul încărcării, descărcării sau repausului pot apărea diferențe de tensiune între acumulatoare.

Unele baterii pot ajunge la o tensiune mai ridicată, iar altele pot rămâne la o tensiune mai scăzută.

Egalizatorul HC02 monitorizează tensiunile și transferă automat energie, de la acumulatorii cu tensiune mai ridicată către acumulatorii cu tensiune mai scăzută.

Procesul de egalizare începe la o diferență de tensiune de aproximativ 10mV.

Curentul de egalizare declarat în manual este cuprins între 0 și 10A.

Egalizarea continuă până când tensiunile acumulatorilor ajung la valori apropiate.

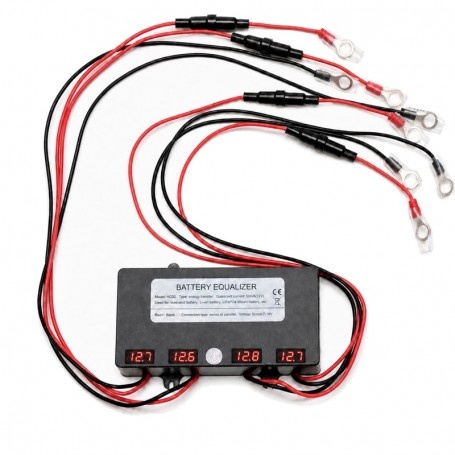

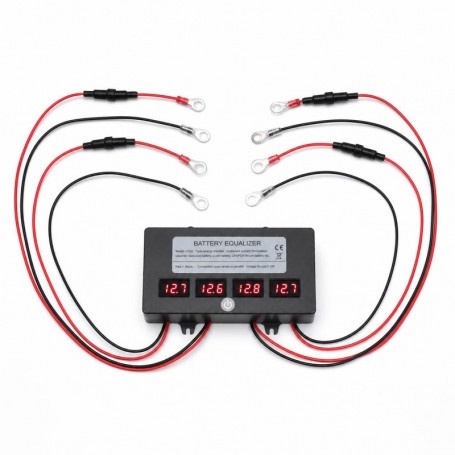

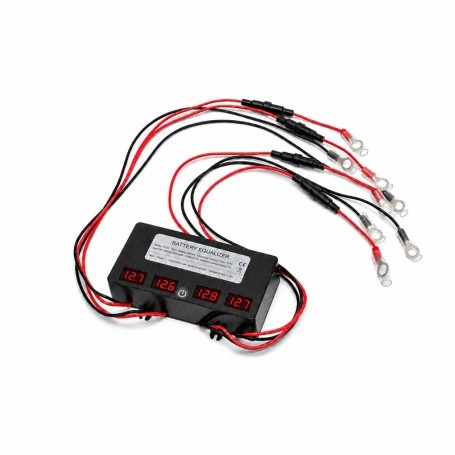

Cele patru afișaje LED permit monitorizarea individuală a tensiunii fiecărui acumulator.

Valorile afișate sunt exprimate în volți și nu reprezintă puterea consumată.

Afișajele sunt activate prin intermediul comenzii tactile amplasate pe partea frontală a produsului.

Egalizatorul funcționează automat în timpul încărcării, descărcării și atunci când bateriile se află în repaus.

Prin reducerea diferențelor de tensiune, dispozitivul ajută la limitarea încărcării și descărcării neuniforme.

Menținerea unor tensiuni apropiate poate contribui la funcționarea corectă,

și la prelungirea duratei de exploatare a bancului de acumulatori.

Produsul este recomandat pentru instalații fotovoltaice, sisteme off-grid, UPS-uri, surse de alimentare de rezervă, rulote, autorulote, ambarcațiuni, vehicule electrice și alte aplicații cu mai multe baterii.

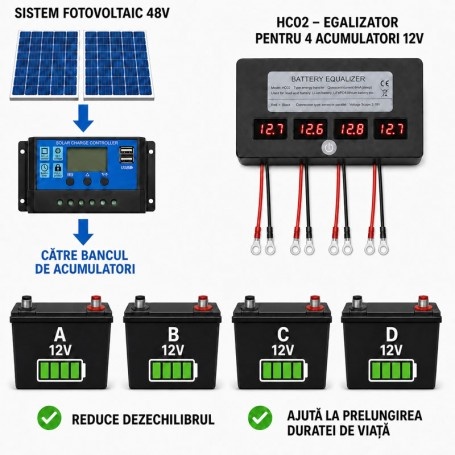

Într-o instalație fotovoltaică, egalizatorul se conectează la bancul de acumulatori.

Produsul nu se conectează direct la panourile fotovoltaice.

Egalizatorul nu înlocuiește regulatorul solar, încărcătorul, invertorul sau sistemul BMS.

Pentru rezultate optime se recomandă utilizarea unor acumulatori de același tip, aceeași capacitate și cu o stare de uzură apropiată.

UTILIZARE:

Egalizarea a patru acumulatoare de 12V

Bancuri de acumulatori de 48V

Instalații fotovoltaice și sisteme solare off-grid

Sisteme UPS și surse de alimentare de rezervă

Stații de energie și sisteme de stocare

Rulote și autorulote

Ambarcațiuni și aplicații marine

Vehicule electrice și utilaje

Stivuitoare și echipamente electrice

Sisteme de iluminat alimentate de la acumulatori

Alte echipamente care utilizează patru baterii de 12V

DETALII TEHNICE:

Brand: DALBI

Țara de fabricație: China

Tip produs: Egalizator pentru acumulatori

Model: HC02

Cod produs: HC02

Tensiune nominală sistem: 48V DC

Configurație principală: 4 x 12V

Număr acumulatori monitorizați: 4

Curent de egalizare declarat în manual: 0–10A

Prag declarat pentru începerea egalizării: Aproximativ 10mV

Domeniu de tensiune pentru fiecare acumulator: 7–18V

Principiu de funcționare: Transfer de energie între acumulatori

Afișare: 4 afișaje digitale LED

Parametru afișat: Tensiunea individuală a acumulatorilor

Activare afișaje: Comandă tactilă frontală

Curent în repaus declarat în manual: 50mA la 12V

Protecție: Protecție la inversarea polarității

Dimensiuni declarate: 62 x 124 x 27mm

Tip conductoare: Roșu pentru pozitiv și negru pentru negativ

Tip terminale: Terminale metalice tip inel

Protecție conductoare: Suporturi pentru siguranțe fuzibile

Regim de funcționare: Automat și continuu

Stări de funcționare: Încărcare, descărcare și repaus

COMPATIBILITATE DECLARATĂ:

Acumulatori plumb-acid

Acumulatori VRLA

Acumulatori AGM

Acumulatori GEL

Acumulatori LiFePO4 compatibili

Acumulatori litiu-ion compatibili

Acumulatori nichel-cadmiu

Acumulatori nichel-metal-hidrură

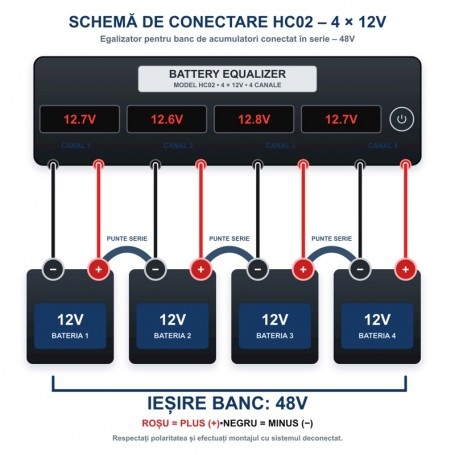

SCHEMA DE CONECTARE:

Fiecare pereche de conductoare se conectează la bornele unui acumulator.

Firul roșu se conectează la borna pozitivă a acumulatorului corespunzător.

Firul negru se conectează la borna negativă a acumulatorului corespunzător.

Pentru un sistem de 48V se utilizează patru acumulatoare de 12V conectate în serie.

Conectarea trebuie realizată în ordinea indicată în schema din manualul de utilizare.

Conductoarele neutilizate trebuie izolate separat pentru evitarea scurtcircuitelor.

Înainte de instalare trebuie verificată polaritatea fiecărui acumulator.

PACHETUL CONȚINE:

1 x Egalizator acumulatori HC02 DALBI

1 x Set conductoare cu terminale tip inel

1 x Siguranță fuzibilă

ATENȚIE!

Verificați polaritatea tuturor acumulatorilor înainte de conectarea produsului.

Conectarea incorectă poate provoca scurtcircuitarea sau deteriorarea produsului.

Utilizați acumulatori de același tip și cu aceeași tensiune nominală.

Se recomandă utilizarea unor acumulatori cu aceeași capacitate și stare de uzură apropiată.

Încărcați complet acumulatorii înainte de instalarea egalizatorului.

Nu conectați în același banc acumulatori noi împreună cu acumulatori puternic uzați.

Izolați separat toate conductoarele și terminalele neutilizate.

Nu permiteți contactul accidental dintre terminalele pozitive și negative.

Nu înlocuiți siguranțele cu modele având o valoare mai mare decât cea recomandată.

Nu utilizați produsul dacă firele, siguranțele, terminalele, carcasa sau afișajele sunt deteriorate.

Protejați produsul împotriva apei, condensului, prafului excesiv și temperaturilor extreme.

Montajul trebuie efectuat conform schemei din manualul de utilizare.
