Intrerupator Magnetic de Motor GV2-ME20C/13-18A

Descriere

Intrerupator motor cu circuit magnetic si protectie termica.

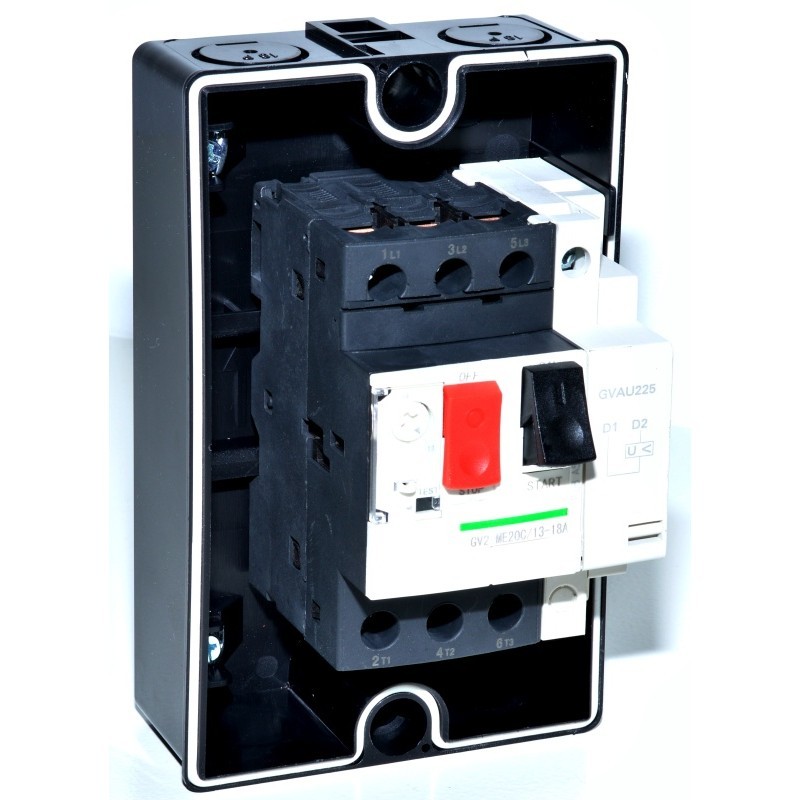

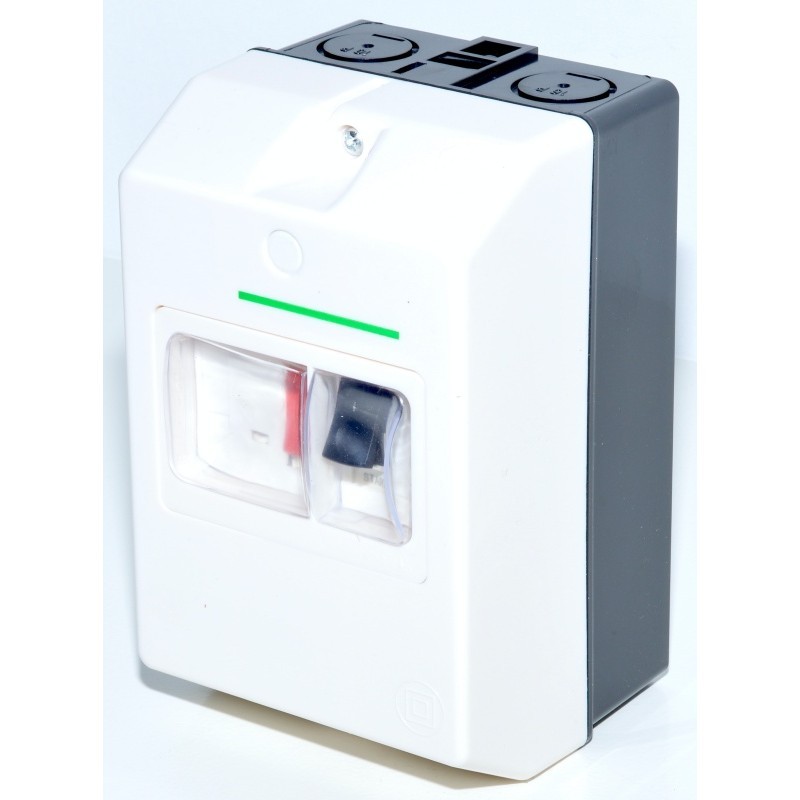

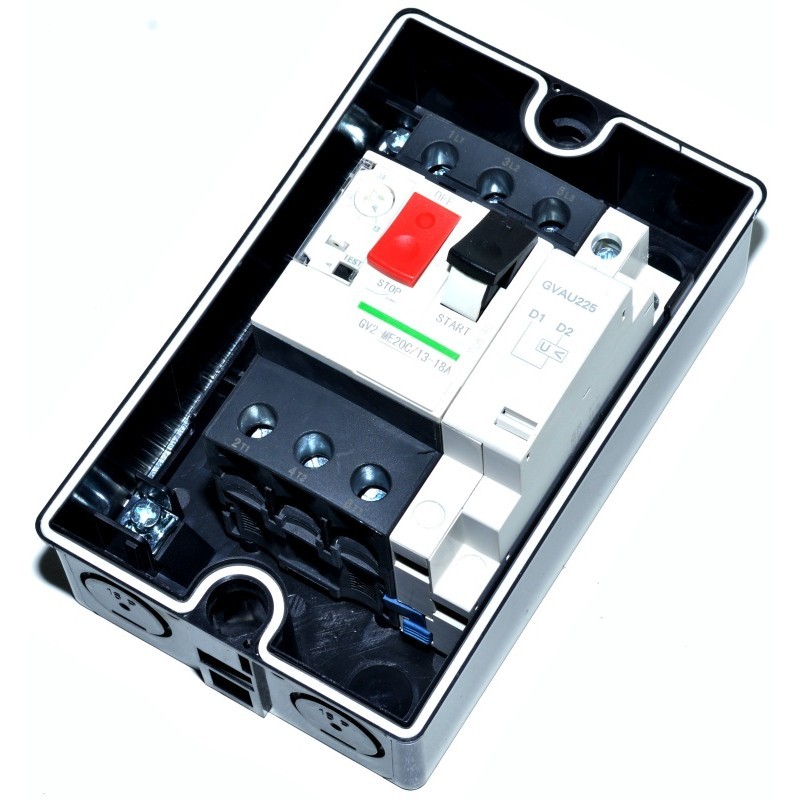

Intrerupator incorporat in cutie ermetica tip IP55 cu protectie si garnitura de cauciuc.

Detalii tehnice:

Contacte: 3P

Tip de rețea: AC

Categoria de utilizare:

Tip AC-3, conform IEC 60947-4-1

Categoria A în conformitate cu IEC 60947-2

Frecvența de rețea: 50/60 Hz conform IEC 60947-4-1

Orice poziție

Puterea motorului kW: 7,5 kW la 400/415 V AC 50/60 Hz

9 kW la 500 V AC 50/60 Hz

15 kW la 690 V AC 50/60 Hz

-Capacitatea de rupere: 100 kA Icu la 230/240 V AC 50/60 Hz conform IEC 60947-2

3 kA Icu la 690 V AC 50/60 Hz conform IEC 60947-2

15 kA Icu la 400/415 V AC 50/60 Hz conform IEC 60947-2

8 kA Icu la 440 V AC 50/60 Hz conform IEC 60947-2

6 kA Icu la 500 V AC 50/60 Hz conform IEC 60947-2

-Capacitatea de rupere de scurtcircuit a serviciului:

100% la 230/240 V AC 50/60 Hz conform IEC 60947-2

75% la 690 V AC 50/60 Hz conform IEC 60947-2

75% la 500 V AC 50/60 Hz conform IEC 60947-2

50% la 400/415 V AC 50/60 Hz conform IEC 60947-2

50% la 440 V AC 50/60 Hz conform IEC 60947-2

-Tip de control: Apasa butonul

Curent nominal: 18 A

Raza de ajustare a protecției termice: 13...18 A

Curent de declanșare magnetic: 223 A

Tensiunea operațională nominală: 690 V AC 50/60 Hz conform IEC 60947-2

Tensiunea nominală de izolare: 690 V AC 50/60 Hz conform IEC 60947-2

Curent electric termic cu aer liber convențional: 18 A în conformitate cu IEC 60947-4-1

Tensiunea nominală de rezistență la impuls: 6 kV IEC 60947-2

Disiparea puterii pe pol: 2,5 W

Durabilitate mecanică: 100000 de cicluri

Durabilitate electrică: 100000 de cicluri pentru AC-3 la 440 V

Rata maximă de exploatare: 25 cyc/h

Taxă nominală: Conformitate continuă cu IEC 60947-4-1

-Conexiuni-Terminale

Terminale de prindere a șuruburilor 2 cablu (e) 1...6 mm² solid

Terminale de prindere a șuruburilor 2 cablu (e) 1,5...6 mm² flexibil fără capăt de cablu

Terminale de prindere a șuruburilor 2 cablu (e) 1...4 mm² flexibil cu capăt de cablu

Cuplul de strângere: 1.7 N.m la bornele clemei cu șurub

Adecvare la izolare: Da, conform IEC 60947-1

Sensibilitatea la faza de fază: Da, conform IEC 60947-4-1
