Intrerupator Magnetic de Motor GV2-ME32C/24-32A

Descriere

Intrerupator motor cu circuit magnetic si protectie termica.

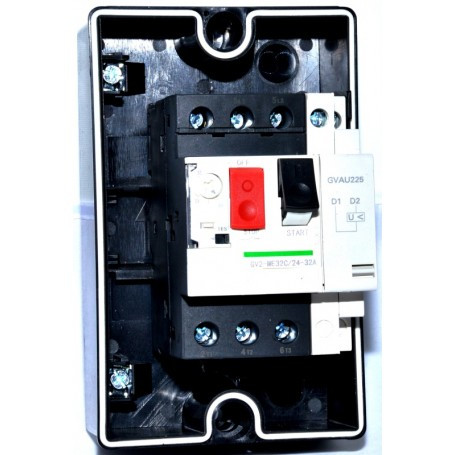

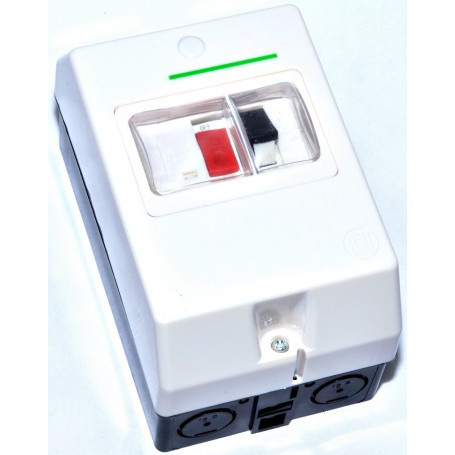

Intrerupator incorporat in cutie ermetica tip IP55 cu protectie si garnitura de cauciuc.

Detalii tehnice:

Contact Poli: 3P

Tip de rețea: AC

Categoria de utilizare: AC-3 IEC 60947-4-1

Categoria A IEC 60947-2

Frecvența de rețea: 50/60 Hz IEC 60947-4-1

-Puterea motorului kW

15 kW 400/415 V AC 50/60 Hz

18,5 kW 500 V AC 50/60 Hz

22 kW 690 V AC 50/60 Hz

-Capacitatea de rupere

3 kA Icu 690 V AC 50/60 Hz IEC 60947-2

50 kA Icu 230/240 V AC 50/60 Hz IEC 60947-2

6 kA Icu 440 V AC 50/60 Hz IEC 60947-2

4 kA Icu 500 V AC 50/60 Hz IEC 60947-2

10 kA Icu 400/415 V AC 50/60 Hz IEC 60947-2

-Capacitatea de rupere de scurtcircuit a serviciului

100% 230/240 V AC 50/60 Hz IEC 60947-2

75% 690 V AC 50/60 Hz IEC 60947-2

75% 500 V AC 50/60 Hz IEC 60947-2

50% 400/415 V AC 50/60 Hz IEC 60947-2

50% 440 V AC 50/60 Hz IEC 60947-2

Tip de control: Apasa butonul

Curent nominal linie: 32 A

Raza de ajustare a protecției termice: 24...32 A

Curent de declanșare magnetic: 416 A

Tensiunea operațională nominală: 690 V AC 50/60 Hz IEC 60947-2

Tensiunea nominală de izolare: 690 V AC 50/60 Hz IEC 60947-2

Curent electric termic cu aer liber convențional: 32 A IEC 60947-4-1

Tensiunea nominală de rezistență la impuls: 6 kV IEC 60947-2

Disiparea puterii pe pol: 2,5 W

Durabilitate mecanică: 100000 de cicluri

Durabilitate electrică: 100000 de cicluri AC-3 440 V

Rata maximă de exploatare: 25 cyc / h

Taxă nominală: IEC continuu 60947-4-1

-Conexiuni-Terminale

Terminale de prindere a șuruburilor 2 0,00…0,01 in² (1…6 mm²) solid

Terminale de prindere a șuruburilor 2 0,00...0,01 in² (1,5...6 mm²) flexibile fără capăt de cablu

Terminale de prindere a șuruburilor 2 0,00…0,01 in² (1…4 mm²) flexibile cu capătul cablului

Cuplul de strângere: Terminale de prindere cu șurub de 15,05 lbf.in (1,7 N.m)

Adecvare la izolare: Da IEC 60947-1

Sensibilitatea la faza de fază: Da IEC 60947-4-1
